一、 核心結構與工作原理

1. 核心結構：

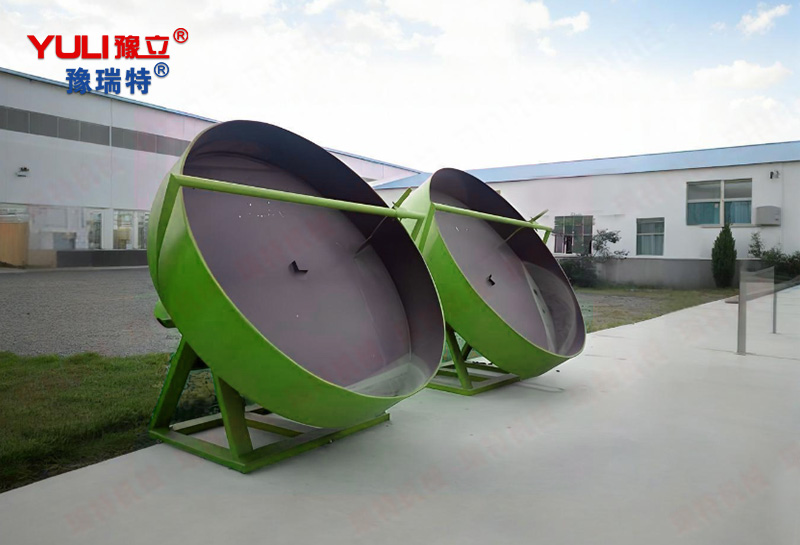

• 傾斜圓盤：是設備的核心部件。通常由碳鋼、不銹鋼或襯有特殊耐磨/耐腐材料制成。圓盤圍繞其中心軸以一定角度（通常35°-65°可調）傾斜安裝。

• 主軸與底座：堅固的支撐和驅動系統，帶動圓盤平穩旋轉。

• 刮刀系統：包括底刮刀和側刮刀，用于防止物料粘附在盤底和側壁上，保證正常造粒和卸料。

• 噴霧系統：位于圓盤上方，用于向粉料中均勻噴灑液體粘結劑（水、溶液、熔融液等）。

• 機架、傳動裝置（電機、減速機）、調節機構（用于調整傾角）和防護罩等。

2. 工作原理（“雪球”滾粘原理）：
   其過程非常直觀，類似于滾雪球：

• 加料：待造粒的粉狀或細顆粒原料被連續或批次加入旋轉的傾斜圓盤中。

• 潤濕：噴霧系統將液體粘結劑均勻噴灑在翻滾的料床上。

• 成核：在液體的毛細管力和盤旋轉產生的滾動、摩擦作用下，細粉相互粘連，形成大量微小的初始顆粒（“母球”或“核”）。

• 生長：隨著圓盤持續旋轉，這些小顆粒在復雜的運動軌跡（滾動、滑動、拋落）中，不斷粘附周圍的細粉和相互聚并，像滾雪球一樣逐漸長大。

• 分級排出：由于顆粒大小不同，其重力與離心力平衡點不同。當顆粒生長到足夠大時，會克服離心力向上運動，最終到達圓盤邊緣并溢出排出。較小顆粒則留在盤內繼續生長，實現了 “自然分級” ，這是圓盤造粒機的一大獨特優點。

• 成品：排出的顆粒進入下游的干燥、篩分等工序。

二、 主要特點

優點：

• 成球率高，粒度均勻：自然分級效應保證了出料顆粒的均勻性。

• 顆粒強度好：通過層層滾粘形成的顆粒，結構密實，強度較高。

• 操作直觀靈活：操作工可直接觀察盤內成球情況，并實時調整傾角、轉速、噴液量等參數，快速改變產品粒度，靈活性極強。

• 結構簡單，維護方便：無復雜運動部件，故障率低，易于清潔和維修。

• 投資和運行成本低：相比一些壓力造粒設備（如對輥、壓片機），其成本和能耗通常更低。

• 可處理多種物料：適用于熱敏性、粘性適中的物料。

缺點/局限性：

• 單機產能相對有限：對于特大產量的生產線，可能需要多臺并聯。

• 粉塵控制要求高：干粉翻滾過程會產生粉塵，需要良好的通風除塵系統。

• 對物料特性敏感：物料的粘結性、濕度、粒度分布等對成球影響較大，有時需要添加粘結劑或調整配方。

• 顆粒形狀和密度：通常生產出的是不規則球形（準球形） 顆粒，且顆粒密度通常低于擠壓造粒等高壓方法。

三、 關鍵操作參數與調整

1. 圓盤傾角：影響物料在盤內的停留時間和滾動速度。角度越大，停留時間越短，顆粒越小；反之則顆粒越大。

2. 圓盤轉速：影響物料的運動狀態和離心力。轉速過高，顆粒被拋起難以成型；過低，顆粒滾動不充分。需與傾角配合調整。

3. 噴液量與位置：噴液量直接影響成球率和粒度。需均勻、霧化良好。噴頭位置通常位于“成球區”上方。

4. 原料特性：包括粒度、水分、粘結性等。

5. 刮刀位置：確保盤底和側面清潔，維持正常的物料運動。

四、 主要應用領域

• 肥料行業：復合肥、有機肥、BB肥造粒的主力設備。

• 冶金行業：鐵礦粉、有色金屬礦粉的造塊（球團），供高爐或直接還原使用。

• 建材行業：水泥生料、耐火材料、陶瓷坯料的成球。

• 環保行業：將粉塵、污泥、飛灰等固體廢棄物固化成球，便于運輸、處置或資源化利用。

• 化工行業：多種化工粉末原料（如顏料、催化劑前驅體、無機鹽等）的造粒。

• 飼料行業：生產顆粒飼料。
